华硕Rampage II Extreme主板到站

 Nehalem来临之际，基于目前Intel旗舰X58芯片组的主板无疑成为关注的焦点。华硕在P6T Deluxe主板刚曝光后不久，又一款更令人兴奋的X58产品也悄然来到我们PCHOME评测室，那就是玩家们所熟悉的，华硕旗下专为超频玩家设计的Republic of Gamers（玩家国度）系列产品——Rampage II Extreme。“玩家国度，玩得不仅是硬件……”，当第一眼看到外包装的时候，就已感到它“血腥味”十足，气势逼人，绝对是超频极客爱不释手的一款玩具。

08年11月18日，今天是酷睿i7正式发布的一天，关注的网友可以进入（英特尔 酷睿i7发布会现场），作为目前唯一支持酷睿i7的芯片组平台，定位于最顶级的发烧产品，虽然不能是市场的主力，但可以映现未来产品发展的趋势，彰显品牌的形象和价值。在如此短的时间内，华硕便已经拿出了定位最高端形象的玩家国度系列产品，可谓研发实力超群。那么这款Rampage II Extreme是不是值得我们期待和有用呢？下面就让我们走进这片令人热血沸腾的玩家国度吧。


Rampage II Extreme PCB概述

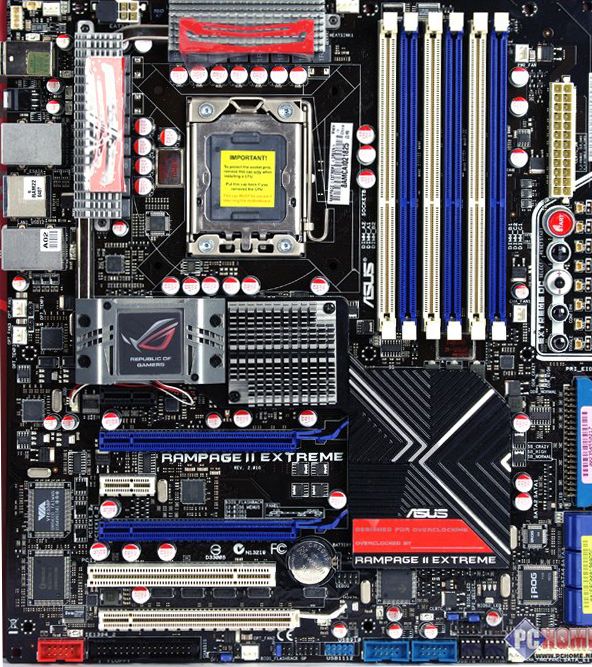

正如所看到的，眼前的主板正是Rampage II Extreme。黑色的基调色调，主板上各种银色、灰色、蓝色和血红色错落的搭配。由于处理器架构不同，所以相比以往标准的ATX主板而言，新的X58芯片组主板又会有怎样的变化呢？

如“处理器为了满足LGA1366的针脚而扩大、为了组成三通道而内存插槽的数量也要相应增多、为了支持SLI及Corssfire的扩展也不能有任何的缩水、为了符合玩家国度的定位又得增加好多……等等…等”，而对于一款要容纳下这些功能和设计的顶级主板，华硕工程师当然不会只限制于Intel的CRB（Customer Reference Board）布局。

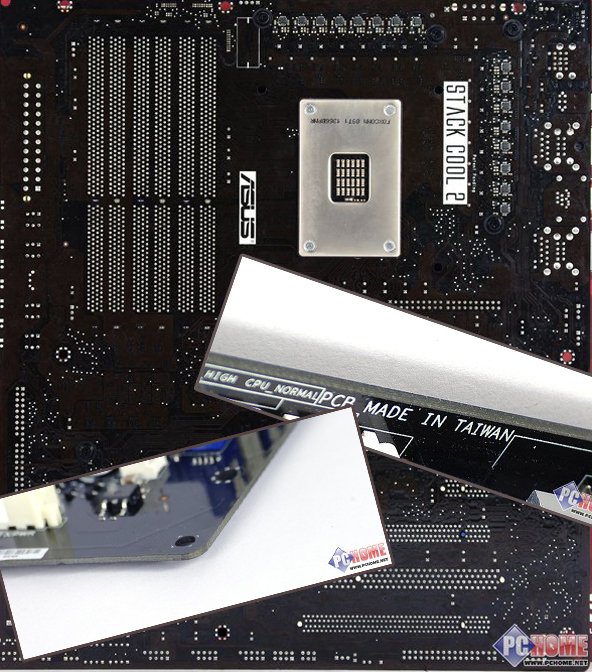

Rampage II Extreme采用了8层的PCB，产于祖国宝岛台湾。从背部的情况看到，由于Rampage II Extreme3组PCI-E都支持x16模式，所以并不会看到PCI-E部分有任何空焊的情况。另外Stack Cool 2的经典特制大面积敷铜PCB来辅助关键电路的散热设计也必不可少。散热设计处理的好与坏是与超频潜力直接挂上钩的，那下面就让我们来看一下这次Rampage II Extreme的散热设计。


Rampage II Extreme 散热设计及供电

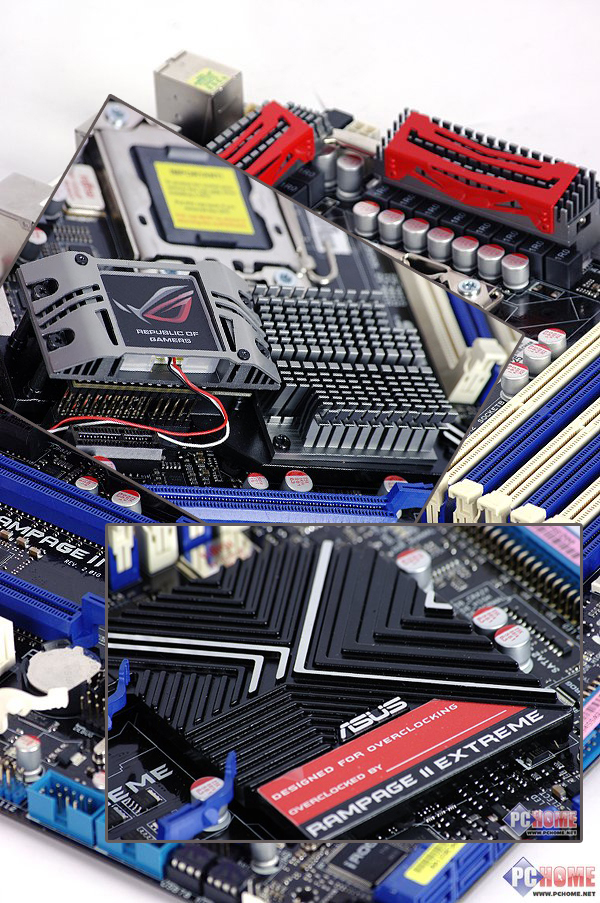

稍稍让我遗憾的是Rampage II Extreme并没采用水冷头的散热方案，而是沿用了近几款玩家国度产品中常见的模块化散热矩阵，在MOS管、北桥、南桥芯片上安装了高密度散热片，并用 热管相连，组成一个高效热管散热模块。不过值得称赞的是北桥及MOS管部分的散热片是可以拆卸的，想必一定能满足那些“动手能力超强”的Diyer，更何 况主板拥有多达七个风扇供电接口，分布在主板的各处方便玩家连接各种散热风扇。

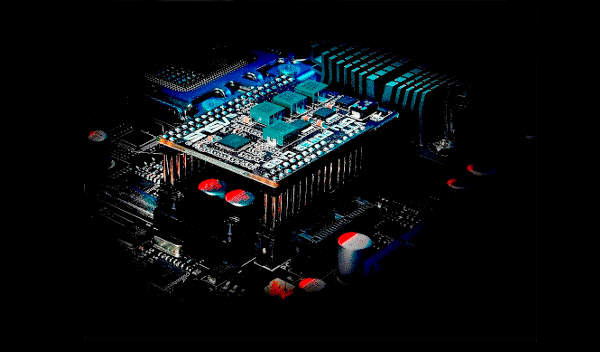

供电部分首先由于Nehalem的架构缘故，Rampage II Extreme还专为QPI和内存提供了3相独立的供电，但这3相供电就像“迪拜利用有限的空间，创造了海上岛屿一样”，完全是突破PCB有限的空间，前所未有的在主板上独立跳空设计了一块电路模块，令人叫绝。华硕则把这个供电的系统叫做ML Cap。

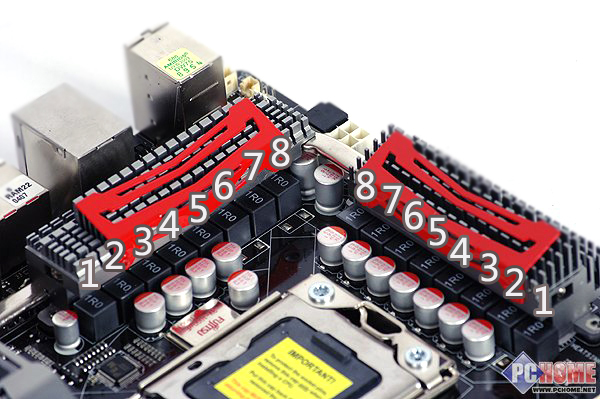

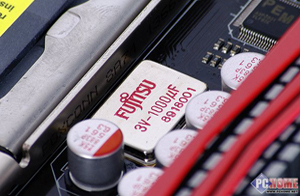

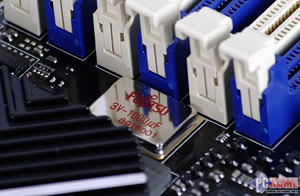

其次，在形似“血盆大口”的两处MOS散热器勾画下蕴藏着的是16颗“智齿”。Rampage II Extreme所提供的16项供电则为传统的Vcore提供电力，并在处理器及内存旁“镶嵌”了两颗FUJITSU的3V-1000uF的金属电容。按照 华硕的介绍，这样的设计能方便实现较低的耗电和温度。除了扎实的供电，Rampage II Extreme使用了寿命为富士通 ME 系列 2.5 倍以上的富士通 RE 系列电容，能更好地保证重负荷或者超频状态下的稳定性和可靠性。


Rampage II Extreme 内存、扩展及南桥

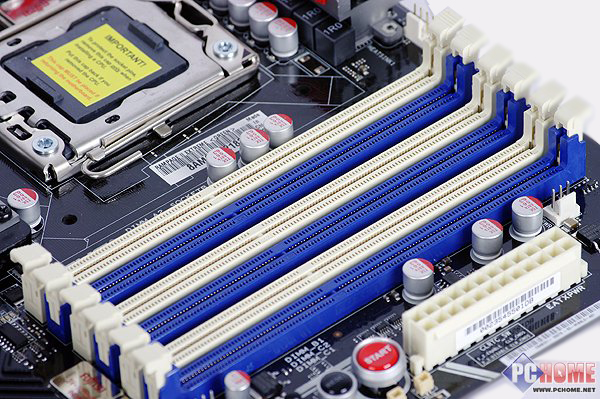

Rampage II Extreme支持DDR3 1800(OC)/1600/1333/1066/800MHz, 并支持ECC内存（事实上2000MHz规格下也能安然驶入），主板在设置6条内存插槽的情况下，还是在插槽之间预留了一些空隙，方便玩家安装一些覆盖厚 重散热片的内存产品。

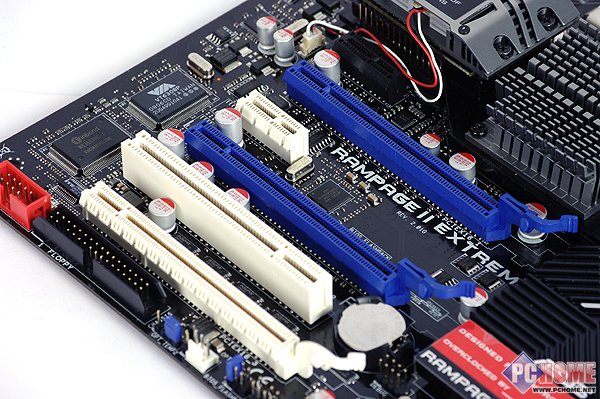

扩展部分包括二条PCI x1插槽为了创新SupremeFX X-Fi独立音频声卡所配备。三条PCI-E 2.0插槽可以实现双x16的交火或者x16/x8/x8模式，并且会首次提供对NVIDIA的SLI的支持。在PCI-E插槽中间华硕还见缝插针提供了一条PCI插槽，方便其它设备的连接。

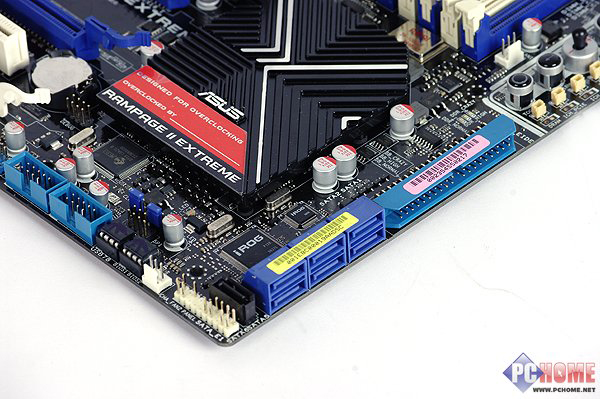

Intel ICH10R的高级南桥，与当前通行的做法一样Rampage II Extreme也采用了JMicron的JMB363芯片追加了一个IDE接口，并且额外获得了1个SATA接口，一个eSATA接口。Rampage II Extreme在SATA/IDE部分都已改成90度的设计了，不会存在对使用长身显卡造成的干扰问题。


Rampage II Extreme TweakIt功能及芯片

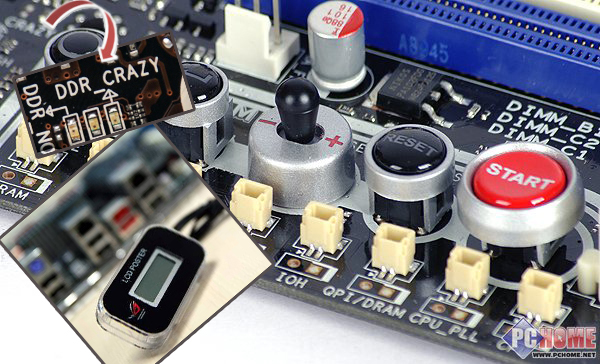

Rampage一贯的TweakIT技术也没有缺少，通过这种控制杆似的的控制使所有的超频选项都可以调节，我们可以在不进入BIOS的情况下对主板进行超频，也可进行主板最佳性能优化。而在TweakIT前面的就是ProbeIt，能通过连接附 带的LCD Poster前置式De-Bug灯（虽然Rampage II Extreme提供的这个LCD Monitor不像P6T Deluxe OC Palm Edition 中的 OC Palm那么豪华）可以在玩游戏的同时进行超频。另外在TweakIT旁的PCB板上我们可以清晰的看到，DDR Normal、DDR High、DDR CRAZY...动态监视信号LED，相信没什么比电流直接通过，启动LED观看到更准确吧……

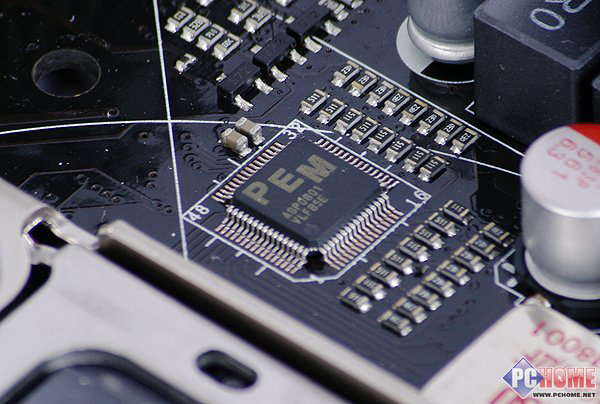

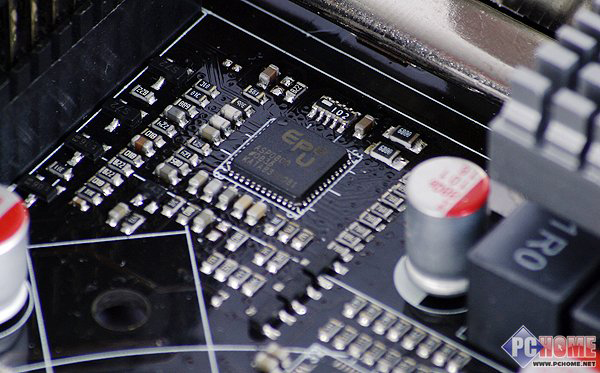

一颗EPU（ASP0800芯片）和一颗PEM（ASP0801芯片）组成的PWM控制模块。延续EPU 6-Engine技术，实现崭新的动态多相电源管理功能，但建议在使用Core i7处理器超频时，不要在系统中安装EPU 6-Engine软件。

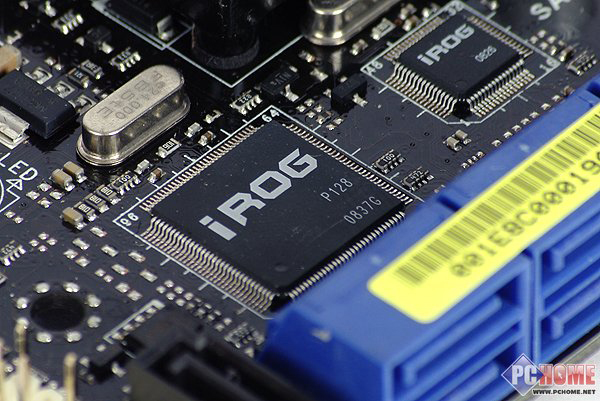

两颗iROG芯片，不用多说了吧当然是提供Rampage II Extreme超频专用芯片了。

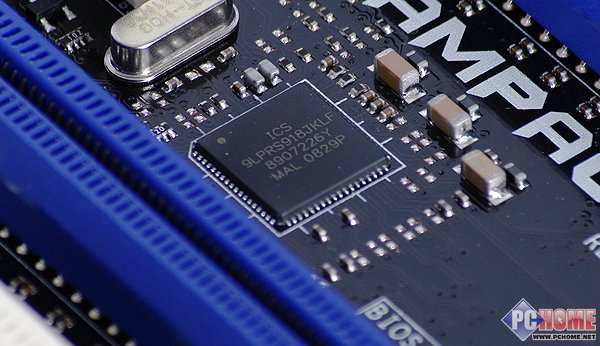

ICS 9LPRS918JKLF芯片是主板必备的时钟发生器芯片，这对超频玩家十分重要。

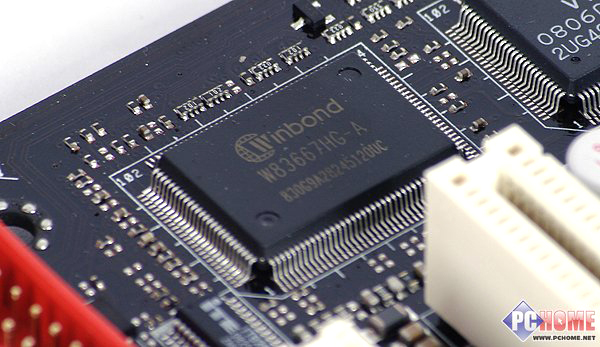

Winbond（华邦）W83667HG-A，这是一枚I/O 超级传感器芯片，可以提供全板关键部位的温度、电压、风扇转速等 ...

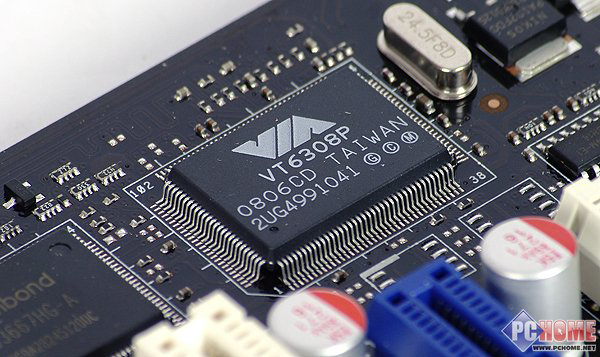

威盛 VT6308P/S 是一颗外观小巧、符合最新 IEEE 1394 标准，具备高传输速率，低功耗与随插即用等特性的 1394 控制芯片。

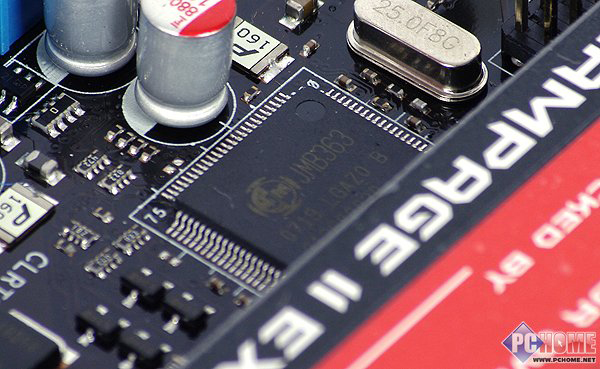

前面介绍过了，JMicron的JMB363芯片。


Rampage II Extreme 主板I/O及附件

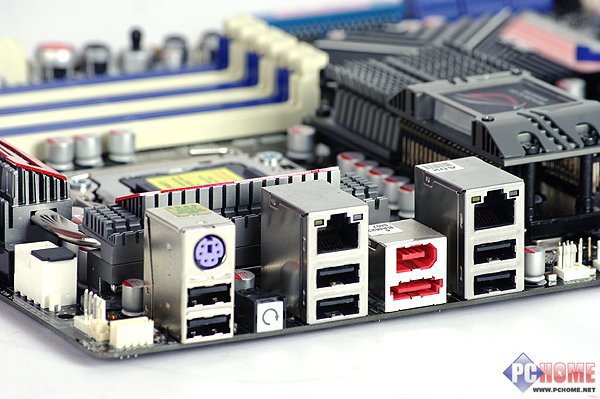

玩家国度，毕竟是定位于玩家等级的产品，因此Rampage II Extreme在I/O部分也相对以简洁为主。不过值得注意的是看到了PS/2键盘接口，这对于使用老式Cherry键盘的用户来说更是十分可贵的哦。

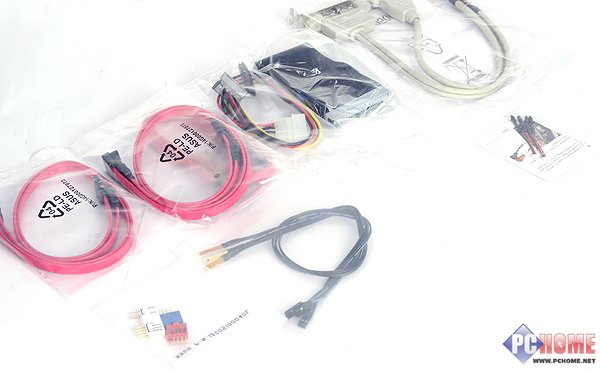

最丰富的配件、最厚的产品说明书等等这些自然逃不掉。图中附件包括：SATA线、IDE线、专用感温线、用以于ProbeIt设计直接能接上电表来测量的线材。

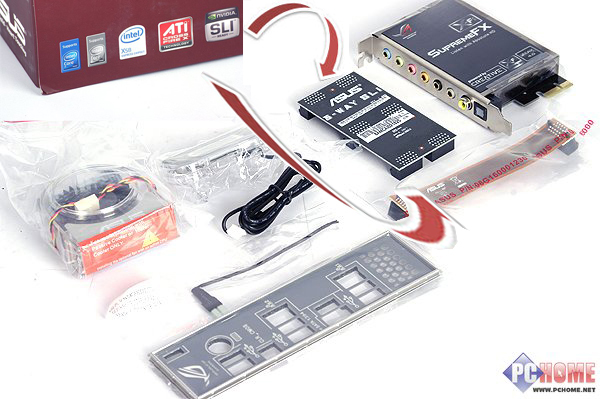

图中附件包括：Mosfet主动散热器、LCD Monitor、X-Fi声卡、三路SLI桥联器（可惜不是软质的）及Corssfire桥联器、加入了发光膜设计的I/O挡板。

最后包括详细的说明书与光盘，果然的顶级产品的代表，做的就是彻底，样样都齐全了。


测试平台及测试项目介绍

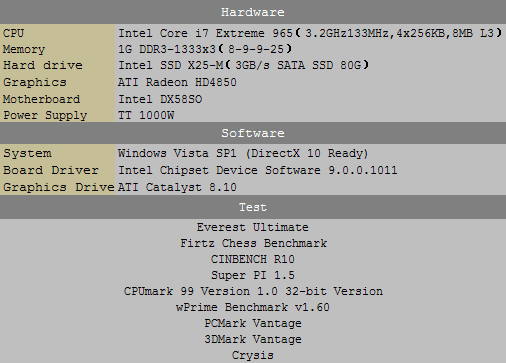

本次测试使用了Core i7 Extreme 965，组建了三通道DDR3-1333内存，总容量为3GB，由金士顿提供。硬盘为Intel原装SSD，容量为80G。显卡为ATI Radeon HD4850。电源来自TT，功率为1000W。

测试软件介绍：

1.EVEREST V4.5: 老牌硬件识别检测软件，附带的硬件测试工具虽然并不全面，但也有比较详细的参照对象列表，因此有一定的参考价值。

2.Wprime V1.6：多线程PI运算测试软件，与传统的SUPER PI运算相比，本软件可以充分的利用多线程运算，因而可以充分的发挥多核心处理器的真实性能。

3.Super PI：堪称古老的测试软件，测试成绩能够体现单核心的性能，对于多核心处理器则无能为力。

4.Fritz Chess Benchmark V4.2： 国际象棋AI逻辑测试软件，以国际象棋为基准测试处理器的基础逻辑运算能力。

5.CINEBENCH R10： 发布不久的权威多媒体渲染测试基准软件，可以有效的利用多核心并行处理能力，测试结果对3d制图及动画制作具有权威的指导意义。

6.CPUMARK：古老的测试软件，与SUPER PI一样可体现单核心处理器性能，对于多核心处理器利用严重不足。

7.PCMark Vantage：PCMark Vantage完全基于Vista操作系统，更加全面地衡量PC的综合性能，而不再单纯强调处理器的用。

8.Cyrsis《孤岛危机》：游戏性能测试

9.3DMARK Vantage V1.0 ：3D理论性能权威测试软件最新版

10.CPU-Z V1.48 ：CPU型号规格识别软件

CPU-Z 1.48可以正常识别出关于CPU的详细信息

测试结果及超频测试结果

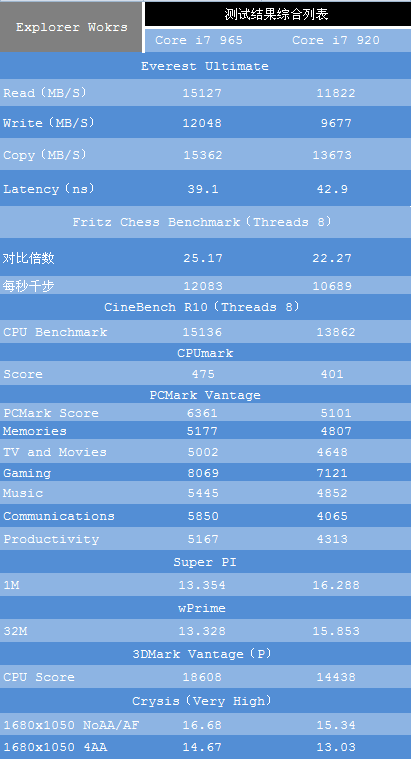

从各项测试成绩可以看到，内置三通道内存控制器， 以及四核八线程的超强数据处理能力，Core i7处理器内存性能达到了让人吃惊的地步。并且都表现出了极低的延迟，集成在处理器内部的内存控制器起到了极大作用。在运算能力方面，凭借可提供八个处理 线程配合强大的运算能力，i7 处理器均在各项测试中表现优异。游戏性能方面值得注意的是在高分辨率开启AA的高画质下，Core i7 还能提升。在3DMark Vantage的P档模式测试下，CPU得分接近19000。

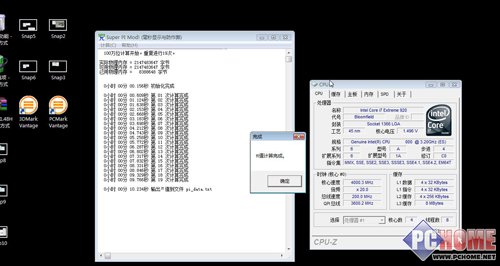

Super Pi的100万位成绩为10.234秒，点击图片可放大查看。（超频后CPU-Z软件识别错误，显示处理器信息为Core i7 920）

在前面常规的测试中，Rampage II Extreme与Core i7 965的搭配发挥得十分稳定。为了进一步考验主板潜力我们在超频过程中降低了倍频来超外频。最终经过反复测试Core i7处理器可以在风冷条件下轻松超到4GHz（外频200Mhz，倍频为20），而且核心电压并没有太多的进行调整，QPI及DRAM电压和IOH北桥电 压需要稍稍提高一些，同时笔者认为这是个相当不错的设置选择，适合长期稳定的运行。当然如果要追求极限超频的话，内存电压也得时刻注意。

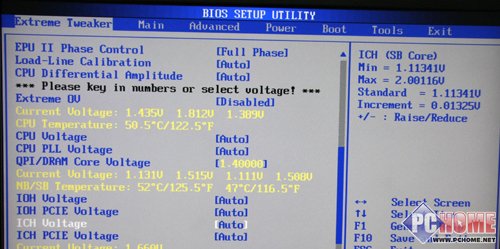

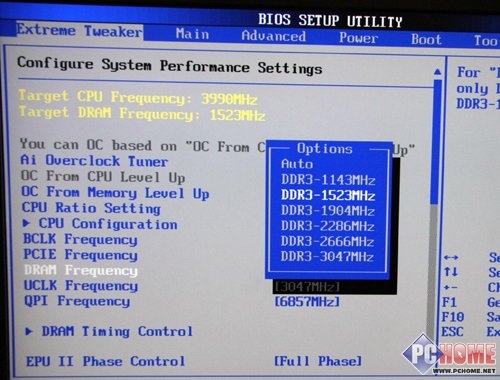

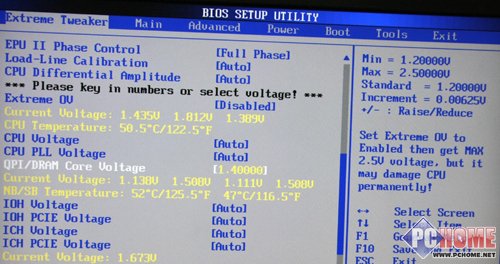

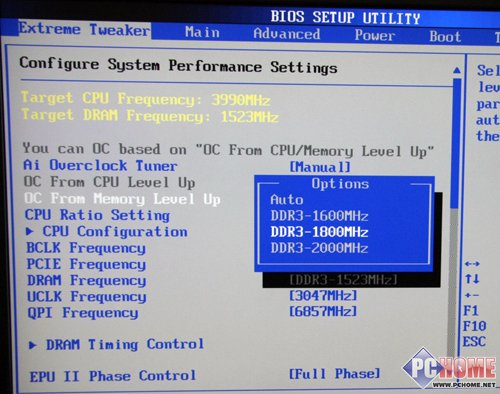

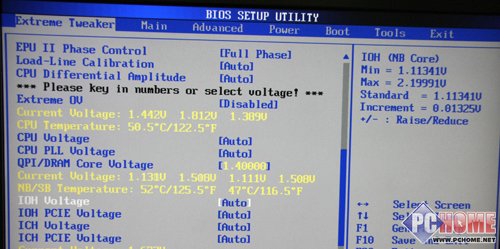

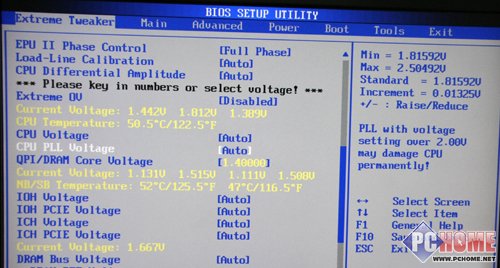

Rampage II Extreme 丰富的BIOS设置

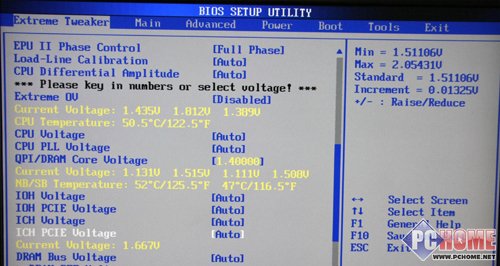

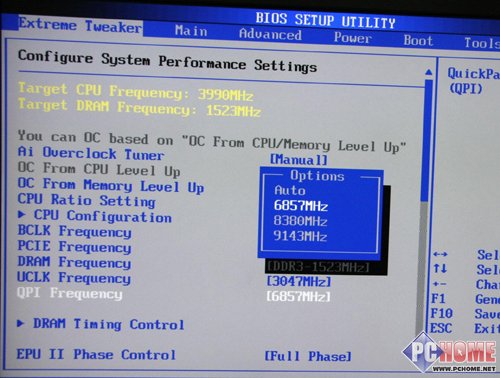

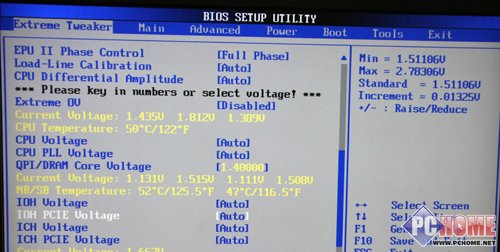

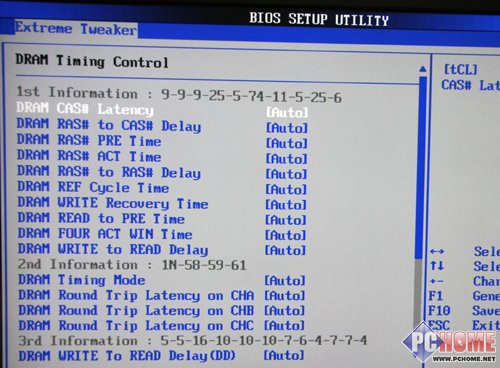

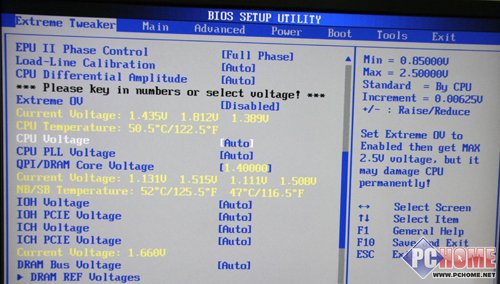

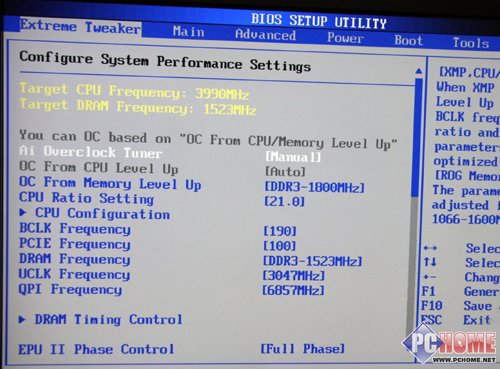

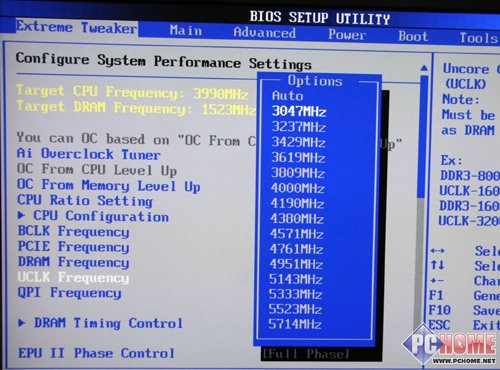

BIOS—玩家国度的卖点之一，极限超频的利器，Rampage II Extreme自然也秉承了这项传统。我们可以看到选项异常丰富，几乎可以掌控主板的每一处细节，这也是其他品牌无法做到的。当然，要充分发挥主板的潜力，就要看玩家自己的想象力了。

提醒广大的超频爱好者们，Core i7的架构与传统的Core 2系列完全不同，尤其是FSB前端总线方面。如果你有超频Athon 64和Phenom处理器的经验，你就会发现HT总线与QPI总线有许多相似的地方。作为Intel主板中的一个全新的架构和功能，我们确实需要仔细研究 一阵子。最为复杂的就是，每个主板厂商的BIOS菜单和名称都不尽相同。要想玩出境界还是需要玩家们多多研究和尝试。


Explorer Works评测总结

Rampage II Extreme的评测部分就到此告一段落了，回过头来想如果单纯的去讨论玩家国度是否善于超频， 我觉得这太过于偏颇。华硕所创造的这个系列产品，不但是创造极限成绩的利器，还是饱含了顶级玩家趣味和性格的这么一样产品。Rampage II Extreme同时也在人性化设计，主板做工用料，独特的功能创意等方方面面吸引着我们。华硕更不会浪费自己的Layout，一定要在X58平台上发挥到 极致。我们今天所看到的Rampage II Extreme，实际已经
